百兆單纖單模收發器資料

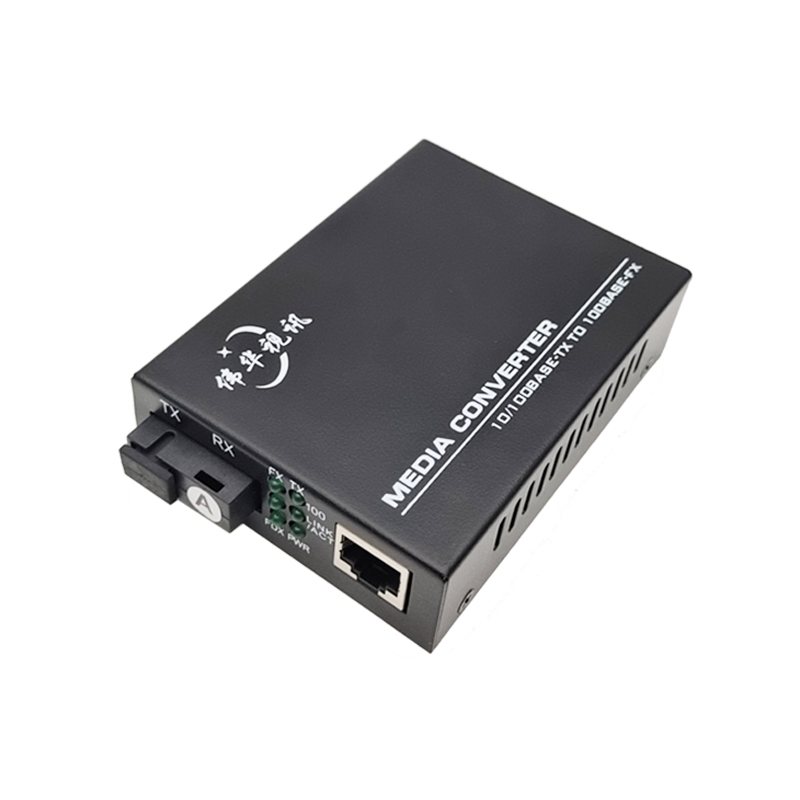

WH-8100SM-25A/B
光纖收發器是一種將以太網電信號轉換成光信號或光信號轉換成以太網電信號的光電轉換設備，通過將電信號轉換為光信號在多?；騿文９饫w上傳輸，突破了電纜傳輸距離短的限/制，使得以太網在保證高帶寬傳輸?shù)那疤嵯?，利用光纖介質實現幾公里甚至上百公里的遠距離傳輸。使用光纖收發器構造網絡能夠節省網絡投資。使用光纖收發器是現在在網絡設備價格昂貴的情況下，一種符合網絡現狀的良好的遠距離傳輸解決方案。
產品特點
◆ 插卡式或獨立結構,適用集中管理2U機架
◆ 廣播過濾功能、地址自動學習和自動更新功能及存儲轉發的運行機制
◆ 高速緩存容量：1M
Bits；內置MAC地址緩存空間：1K
◆ 以太網10Base-T 或100Base-TX to 100Base-FX光纖介質的轉換
◆
支持IEEE 802.3U 、IEEE 802.3X 、IEEE802.3d
Spanning
Tree標準協議
◆ 支持全雙工流量控制或半雙工背壓流量控制工作，并帶有自動協商（Auto Negotiation）能力
◆ 電口支持100Mbps、10Mbps,電口兩端可以使用不相同的速率匹配（全雙工工作時帶寬為線速2XMbps）
◆ 提供遠程鏈路丟失診斷、電口鏈路與光口鏈路連接診斷、動態數據傳輸、全雙工/半雙工、速率指示燈
◆ 提供雙RJ-45電口支持自動交叉，連接交換機、集線器
◆ 內置高效交換內核，抑制廣播風暴，實現流量控制，CRC差錯校驗
◆ 內置防雷、防靜電保護
適用環境
◆城市智能交通監控系統（ITS）、平安城市
◆高速公路監控系統、電子道路監控、網絡攝像機
◆大型廠礦企業安防監控系統、網絡多功能系統
◆遠程多媒體教學/ 校園監控、遠程網絡電視會議系統
技術參數列表 |
產品名稱 | 10/100M單模單纖收發器 |
產品型號 | WH-8100SM-25A/B |
端口描述 | 1個10/100M RJ45端口+1個155M SC光模塊接口 |
網絡介質 | 10BASE-T: 3、4、5類非屏蔽雙絞線（≤100米） 100BASE-TX: 5類及以上非屏蔽雙絞線（≤100米） |
轉發方式 | 存儲轉發 |
網絡協議 | IEEE 802.3、IEEE802.3i、IEEE 802.3u、IEEE 802.3x、 |
誤碼率 | <1E-8 |
數據緩存器 | 1MBits |
功率穩定率 | 0．2mw/℃ |
光功率接收動態范圍（DBm） | 0~-35（DBm） |
MTBF | >3年 |
光纖類型 | 單模光纜：8.3/125、8.7/125、9/125、10/125um |
光纖接口/波長/傳輸距離 | 光纖接口：SC 波長：1310/1550nm 傳輸距離：?jiǎn)文?5KM |
環境規范 | 工作溫度：-20°～ 70°C 、存放溫度：-40°～ 75°C、工作濕度：10%～90%，無冷凝、存放濕度：5%～95%，無冷凝、工作高度：海拔3000米（10,000ft）、存儲高度：海拔3000米（10,000ft） |
電磁輻射 | CE mark, commercial 、FCC Part 15 Class B ，VCCI Class B EN 55022 （CISPR 22）， Class B |
電源供應 | 外置電源適配器，輸出：DC 5V 1A；5W |
LEDs指示燈 | 電源：PWR，光信號：FX ，網絡：TX，L/A |
物理規格 | 94×70×26.5mm |
售后服務 | 收發器3年質保，終身維護 |
包裝內容 | 用戶手冊，保修卡，合 格 證，電源適配器，產品設備 |

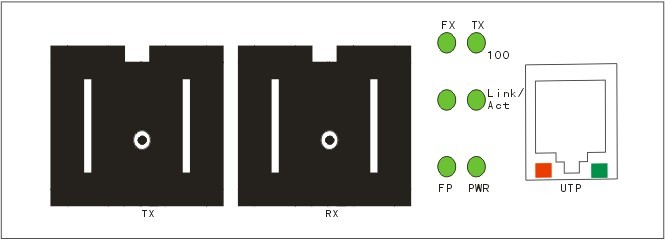

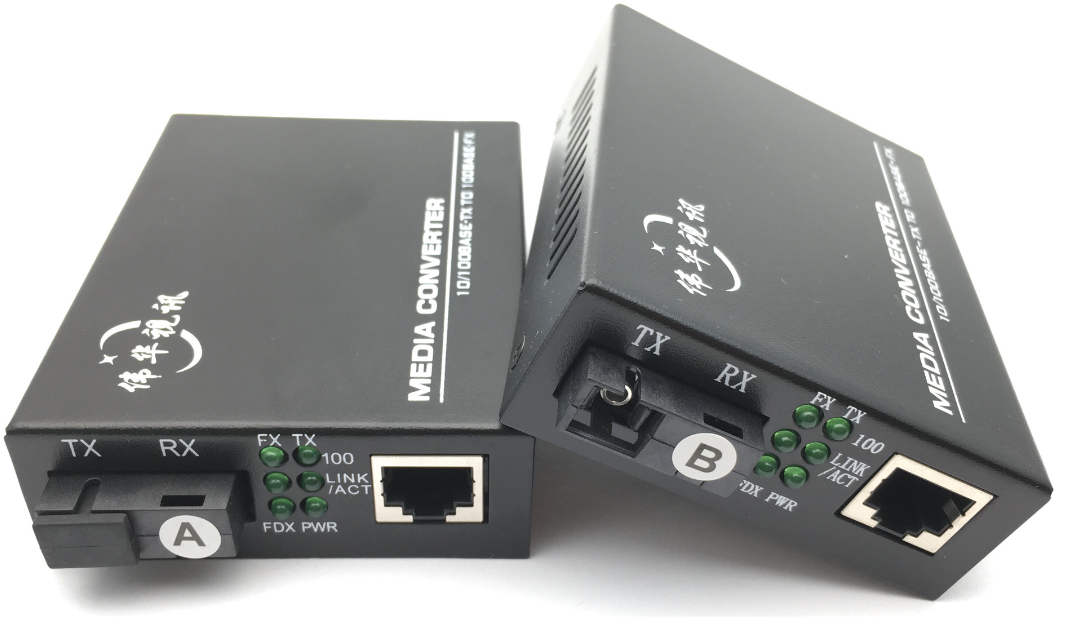

光纖收發器面板結構圖
光纖收發器應用示意圖
光纖收發器LED指示燈說明
指示燈 | 功能 | 狀態 | 工作情況 |
PWR | 電源指示燈 | 亮 | 有電 |
滅 | 無電 |
FX | 光口鏈接/狀態指示燈 | 亮 | 有光輸入 |
滅 | 無光輸入 |
FX
LINK/ACT | 光口鏈接/狀態指示燈 | 亮 | 光纖鏈路連通 |
閃爍 | 有數據流 |
滅 | 光纖鏈路未連通 |
FDX | 光口工作模式指示燈 | 亮 | 全雙工 |
滅 | 半雙工，有數據碰撞時閃爍 |
TX-100 | 電口信號 指示燈 | 亮 | 100M信號 |
滅 | 10M信號 |
TX
LINK/ACT | 電鏈接/狀態 指示燈 | 亮 | 接通 |
閃爍 | 有數據流 |
滅 | 未接通 |
